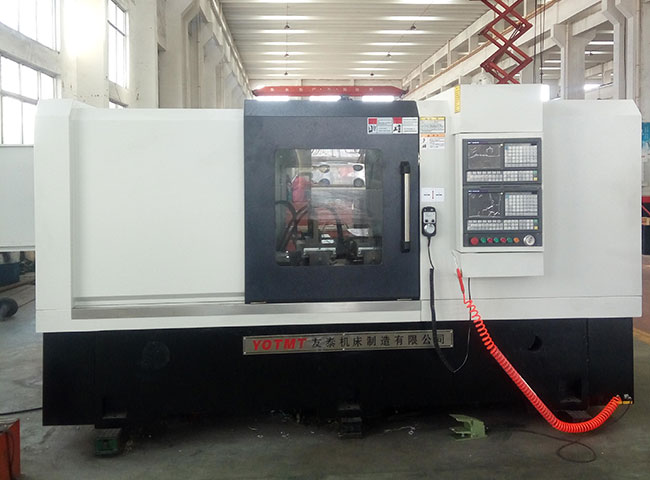

一、双端面高速u钻机床用途：
本机床进给轴为X、Y、Z三轴坐标控制，通过伺服马达驱动，主要对各种轴类零件（各种轴类零件铣端面、打中心孔加工），并能实现其它各种类型的轴类零件一次装夹一次定位完成加工全过程。机床配备一套双向自定心夹具可满足不同规格的工件范围，精度高，生产效率高。适合轴类零件的批量生产。

二、双端面高速u钻机床布局及动作原理：

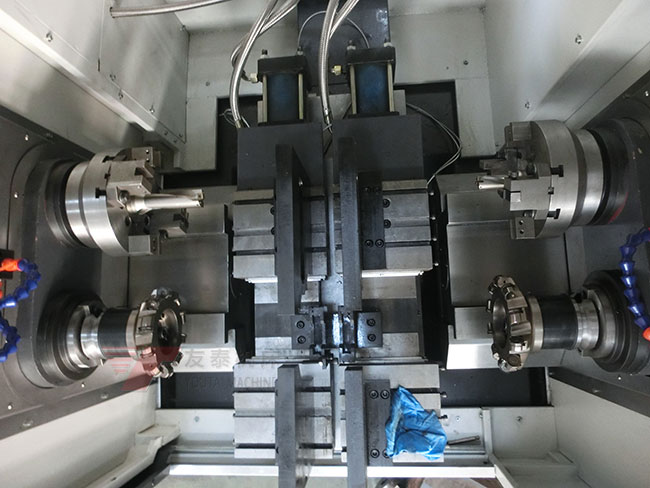

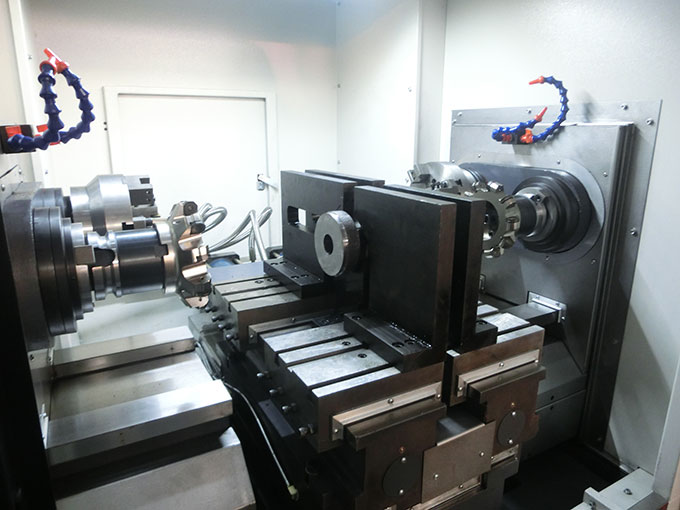

设备布局：本机床为斜式三轴布局，采用三套数控滑台实现加工进给动作的执行。控制单元采用四轴数控系统控制X、Z、Y轴,其中，X、Z轴数控滑台实现进退刀及钻中心孔进给运动，Y轴实现各工位间转换。在X、Z轴滑台上各置1套铣钻双主轴动力头，4轴滑台上为径向铣削动力头，由变频器实现转速调整，驱动主轴旋转进行铣削和钻中心孔加工。


三、主要特点
◆一次装夹完成两端面及中心孔加工，同轴度精度高，产品加工精度一致性好
◆大直径双螺母滚珠丝杠，刚性强，精度高。
◆主要铸件采用高质量的米汉纳铸铁，并经三次人工时效处理，最大限度的消除材料的残余应力，以确保产品质量；
◆铸件经由有限元分析法计算机计算分析，合理的结构强度及加强筋的搭配，提供机械之高刚性；
◆机台配有防撞击装置，可吸收由工人操作失误引起的撞击而产生的振动，使撞击的损害减至最低，确保原有的精度；
◆高效率双自动润滑系统：导轨润滑采用容积分配器搭配注油，定量供给导轨所需用油，减少润滑油的浪费，避免环境污染。
◆三轴导轨滑动面均经超音频淬火处理，再经精研磨，皆配合氟素树脂TURCITEB并使每一处贴面均受完全润滑，大大增加了机床导轨的使用寿命同时也增加了机床精度的稳定性。
◆不锈钢固定全封闭内防护，永久不损坏。
◆全封闭外防护，外形美观大气




三、 主要精度与参数

项目	单位	参数	备注
设  备  精  度
主轴锥孔跳动	mm	0.008
XZ运行轨迹平行度	mm	0.03/300
左右主轴同轴度	mm	0.03/300
重复定位精度	mm	≤0.01
加  工  精  度（根据买方提供产品图纸）
中心孔深度一致性	mm	≤0.05
总长尺寸误差	mm	≤0.10
中心孔表面粗糙度	Ra	1.6-3.2
端面表面粗糙度	Ra	3.2-6.3
设  备  参  数
工件长度范围	mm	120-500mm
夹持直径范围	mm	20-100mm
铣削直径范围	mm	20-100mm
最大钻孔能力	mm	26
中心钻规格	mm	A2-B8	或指定
铣轴最高转速	rpm	300-800
钻轴最高转速	rpm	400-1800
铣削余量(单边)	mm	5
快移速度	mm	8000/min
虎钳夹持力	KN	≥30
功           率
主轴功率	kw	5.5kw*2
伺服功率	kw	3*1.5
泵站功率	kw	2.2kw
水泵功率	kw	0.55
整  机
整机尺寸(约)	mm	3200×1620×1850
整机重量（约）	kg	6500




四、双端面高速u钻机床主要配置

序号	配置	规格明细	品牌属性	备注
1	数控系统	1000M-CI	北京凯恩帝	可选配其它品牌
2	变频器	N310-4015	台湾东元
3	主轴电机	7.5KW	美事科/超同步
4	手摇脉冲器	2500X	无锡
5	脚踏开关	TFS302	台湾天得
6	主轴轴承	多种规格	HRB
7	滚珠丝杆	FD4008	启尖（中日合资）
8	液压站	VP30/2.2-60L	南京艾利特
9	自动润滑泵	1.5L	浙江
10	电器原件	多种规格	天正/正泰
11	U钻刀柄	BT50	台湾亚肯
12	铣轴刀柄	BT50-FMB27	台湾亚肯
13	同步带	8M	日本三星
14	高档三防工作灯	ONN-M9	深圳
15	警示灯	ONN-M4	深圳
16	机床垫铁	三层防震垫铁	河北
17	内防护	不锈钢	山东
18	外防护	静电喷涂	山东
19	自动排屑系统	链板式	山东
20	高压水泵	CBK4/30-3	简阳云海
