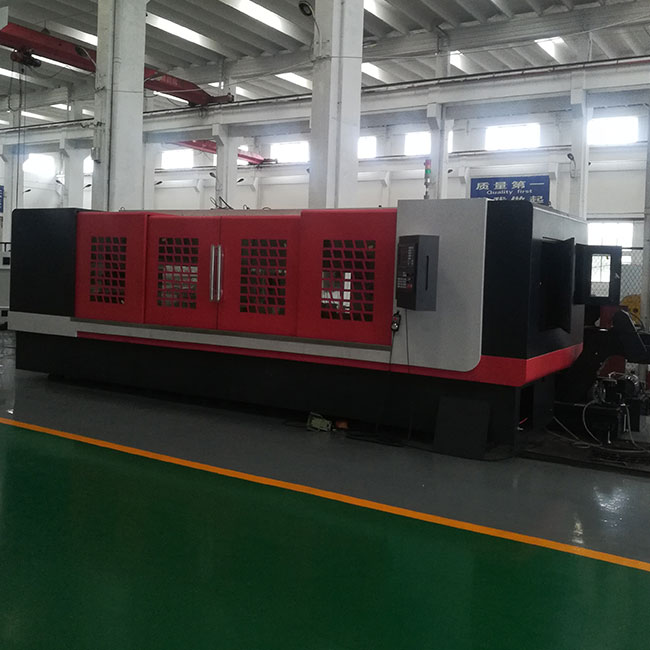

大型铣打机,电机轴双端攻螺纹铣打机

直径范围:100-260
长度范围:1000-4000
基本功能:铣端面、打中心孔、
选择功能:钻螺纹底孔、攻螺纹、u钻、端面钻多孔、扩孔、锪面加工
相关产品
加工案例
相关配件
栏目导航
联系方式
山东安博
电话:0632 5911616
手机:18678372901
传真:0632 5911617
地址:山东滕州市鲁班大道鑫泰科技园
一、设备加工对象及要求
主要用于中小型转轴下料后粗车前、热处理(退火、调质)后、磨削前平端面、打中心孔,直径φ100~φ260 mm,长度1000~4000mm。

二、工作环境要求
供货设备能在该地区环境条件下正常使用,一般要求不低于以下环境条件:
安装地点:中国湖南省湘潭市,海拔1000m以下;
周围环境:无易燃、易爆、腐蚀性气体;
运行时环境温度:5℃~40℃;环境湿度:不大于90%。
电源供应:交流三相380V±15%,50Hz;
              交流单相220V±15%,50Hz;
机床噪音控制:不大于85dB(A),按GB/T16769实测。

三、设备的主要规格参数要求
1、机床主要技术参数(设计制造应符合ISO国际标准)。
2、 XS10-1000数控双面铣钻孔专用机床主要技术参数要求

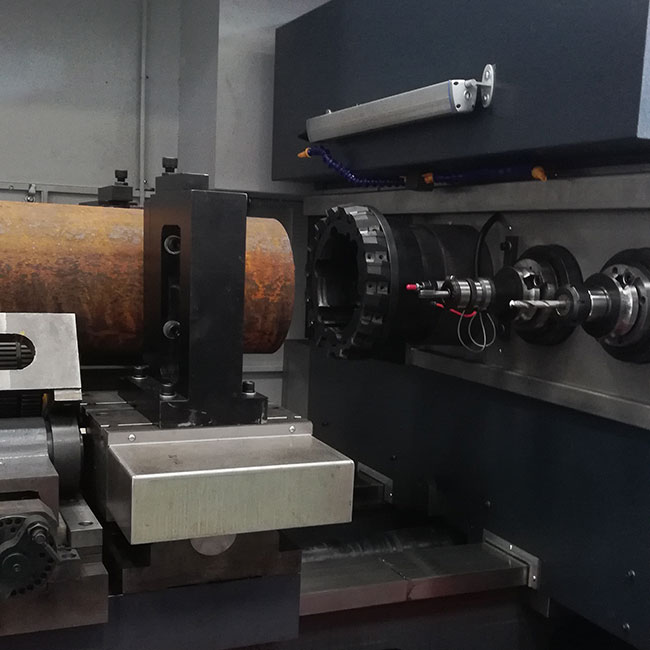

本设备为斜式四工位布局,Z1、Z2实现工件总长控制、中心孔深度以及进退刀控制;X1、X2实现平面铣削、各工位转换控制。主轴旋转由变频电机控制,实现切削主运动。工件由强力自定心油压虎钳夹紧,设备设有自动轴向定位系统。

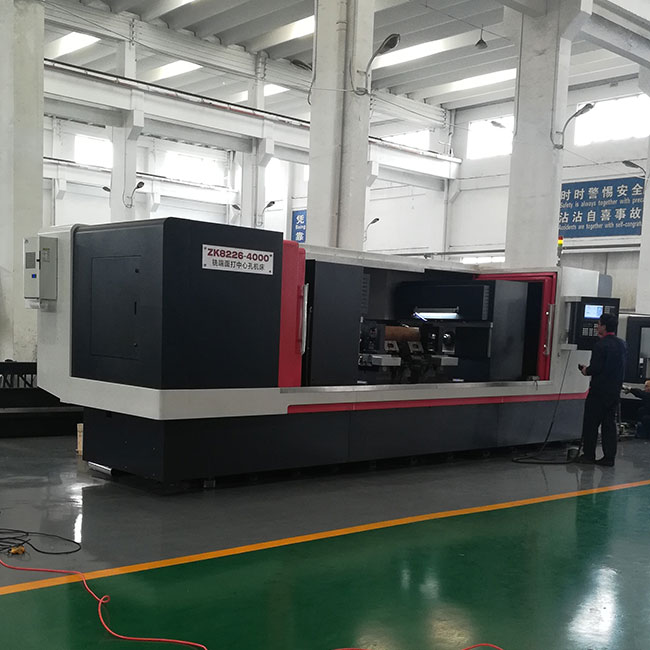

大型铣打机

3、床身:采用整体平床身身结构,超宽导轨跨距及超大导比用于提高设备刚性。HT300高级树脂砂铸造工艺,经有限元分析计算,合理的加强筋结构,严格经过二次时效处理。导轨磨削采用粗磨冷确后精磨的工艺,使导轨精度达到最佳状态;

重型铣打机导轨

4、导轨:超大高刚性矩型导轨,滑台面经贴塑处理,降低磨擦系数,避免爬行现象,容积式润滑系统供给,润滑充份,采用大直径预拉伸双螺母精密滚珠丝杠传动,刚性强,丝杠两端配有聚氨酯缓冲装置,使用寿命更长;

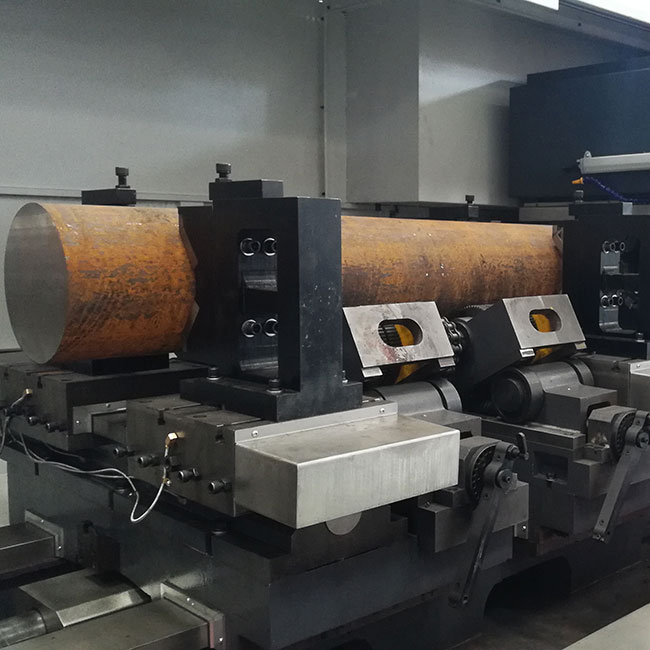

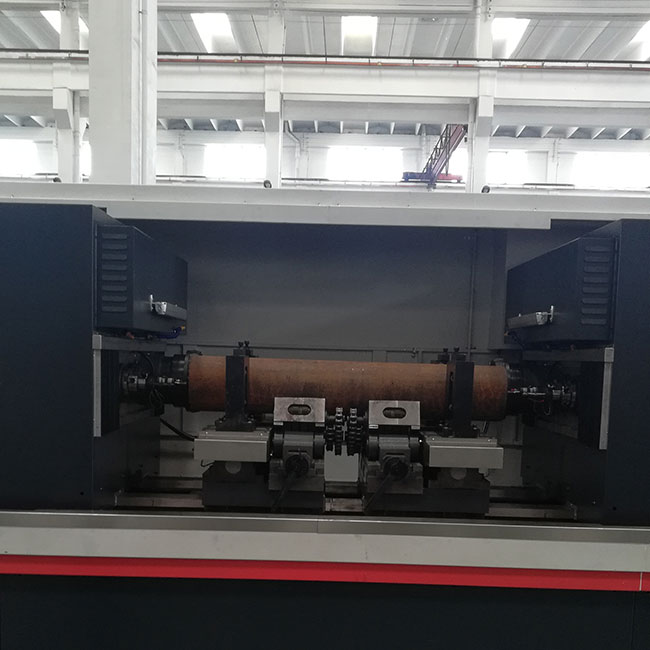

电机轴铣打机夹具调整图

5、夹具:采用独创的液压自定心虎钳,性能稳定,装夹方便,夹持力强。特别研发的夹
序号 项目 单位 精度 备注
  主要功能 铣端面、套车、钻中心孔、研修中心孔、钻攻端面孔、
  机床型式 水平床身,铣钻独立主轴
1 主轴规格   标准BT50
2 主轴伺服电机 kW ≥7.5
3 加工直径 mm φ100~φ260
4 最大加工长度 mm 1000~4000
5 套车最大直径 mm φ160
6 自定心夹紧范围 mm φ100~φ260
7 工件最大回转直径 mm φ800
8 主轴最高转速 r/min 10~1500 50-1500
9 快移速度 mm/min 8000
10 单边最大切削量 mm ≥5
11 机床精度
12 纵向导轨在垂直面内的直线度 mm 0.05
13 横向导轨的平行度 mm 0.04/1000
14 钻轴轴线对床身导轨的等距度 mm 0.03
15 钻轴轴线对夹爪夹紧轴线的重合度 mm 0.07
16 定位精度 mm ≤0.045
17 重复定位精度 mm ≤0.014
18 工作精度
19 两端中心孔公共轴线的跳动 mm 0.04
20 套车外圆对中心孔轴线的跳动 mm 0.16
21 加工长度的一致性 mm 0.10
22 加工表面粗糙度 µm 铣削Ra6.3
      钻削Ra3.2
      研修 Ra1.6 合金钻

1、产品外观2、机床优势: 【售后服务】
