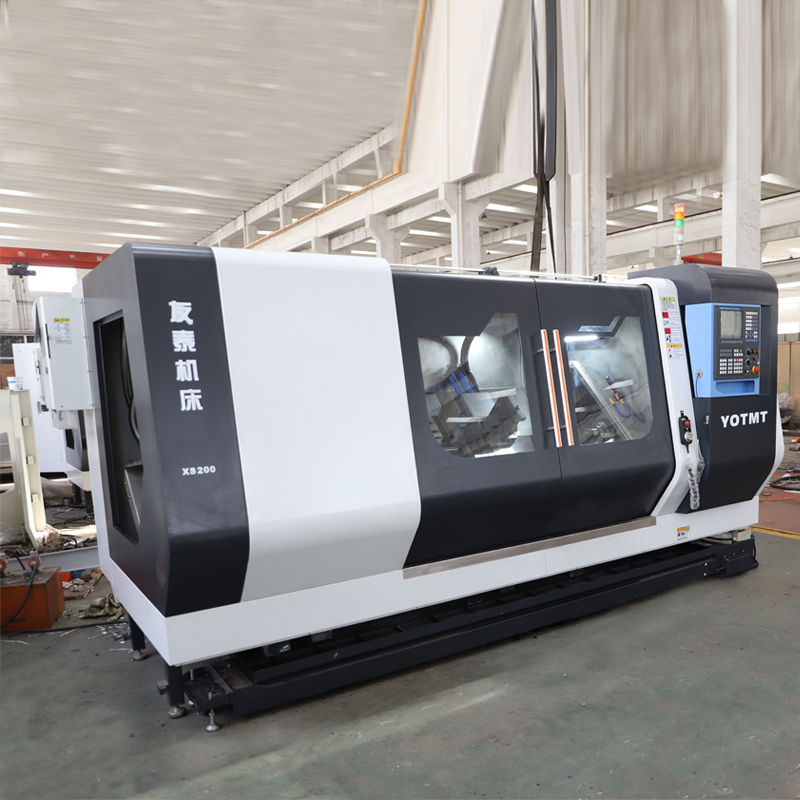

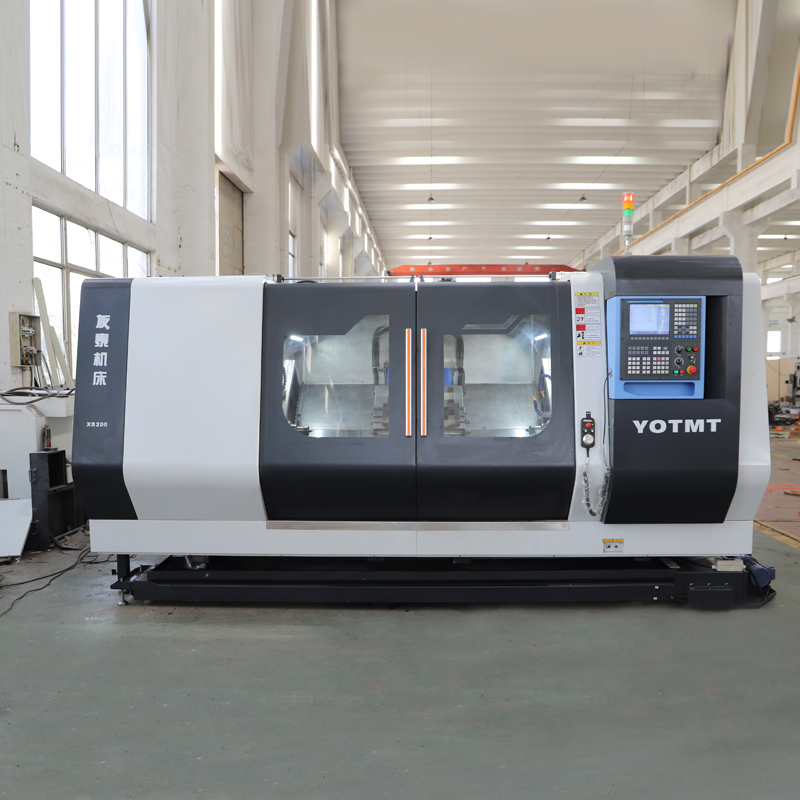

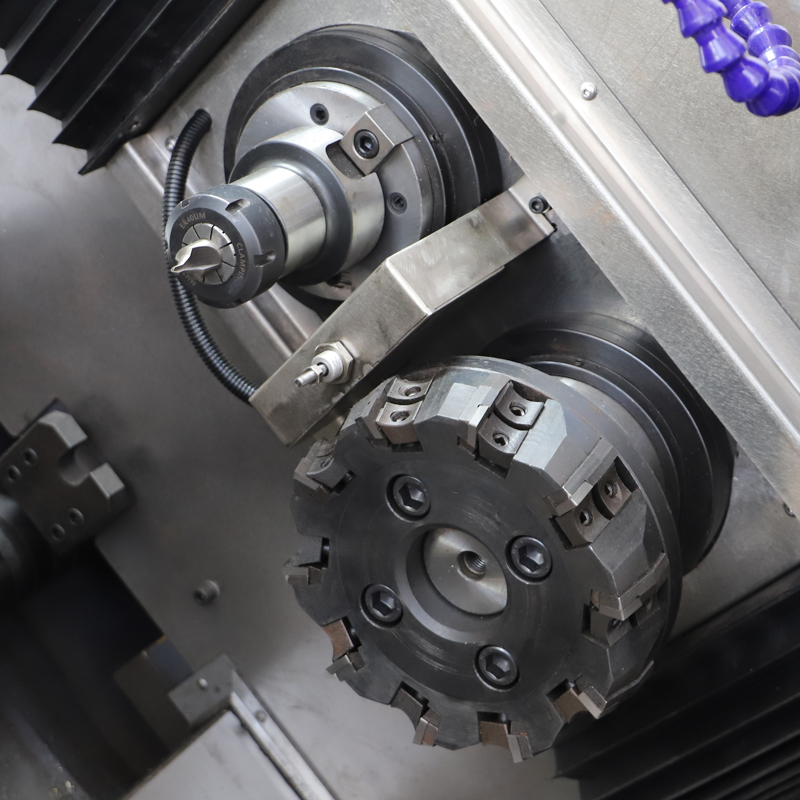

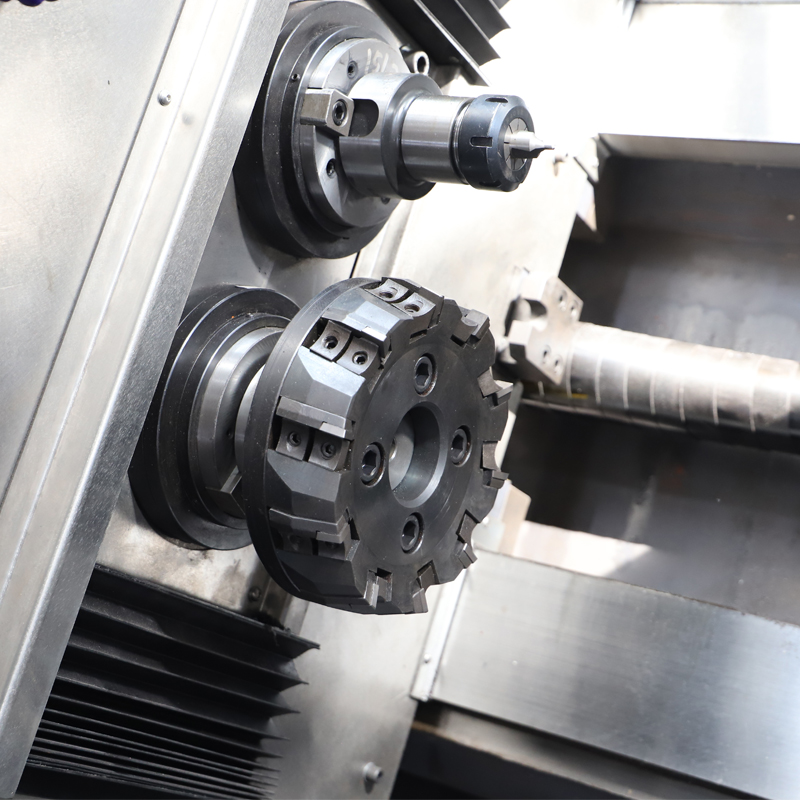

XS16-2000铣打机,长轴铣端面打中心孔机床

XS16-2000铣打机,长轴铣端面打中心孔机床

直径范围:15-160
长度范围:300-2000
基本功能:铣端面、打中心孔
选择功能:u钻、套车、攻螺纹、镗孔、扩孔、铰孔、铣槽
相关产品
加工案例
相关配件
栏目导航
联系方式
山东安博
电话:0632 5911616
手机:18678372901
传真:0632 5911617
地址:山东滕州市鲁班大道鑫泰科技园

  XS16-2000铣打机是一款长轴铣端面打中心孔机床,主要针对20-160轴类零件铣端面钻中心孔加工,设备可配置气动松拉刀快速换刀机构,可以实现多种特征的加工。主要应用行业电机轴、轧辊、动车轮轴等行业。

设备采用四轴Z1、X1,Z2、X2坐标结构驱动,伺服系统控制,可以对各种轴类零件一次装夹,同时完成两端面铣削、钻中心孔加工、攻螺纹等加工。


 XS16-2000铣打机布局及控制原理

        本机采用45°斜床身位三工位布局,Z1、Z2主要实现工件总长铣削控制以及钻中心孔控制孔深和退让刀的控制;

        X1、X2实现各工位之间的转换以及铣削平面的位移,主轴旋转由主轴伺服驱动器控制,为机床提供主切削动力。

  工件采用大行程自定心同步夹钳夹紧,设备设有轴向定位系统,方便大型工件的自动轴向定位功能。


斜床身铣端面打中心孔机床XS16-1600主要特点

1、床身:采用整体斜床身结构,加宽导轨跨距及加大导比用于提高设备刚性。HT300高级树脂砂铸造工艺,经有限元分析计算,合理的加强筋结构,严格经过二次时效处理。导轨磨削采用粗磨冷确后精磨的工艺,提高了导轨精度;

2、导轨:高刚性矩型导轨,滑台面经贴塑处理,降低磨擦系数,避免爬行现象,容积式润滑系统供给,润滑充份,采用大直径预拉伸双螺母精密滚珠丝杠传动,刚性强,丝杠两端配有聚氨酯缓冲装置,使用寿命更长;

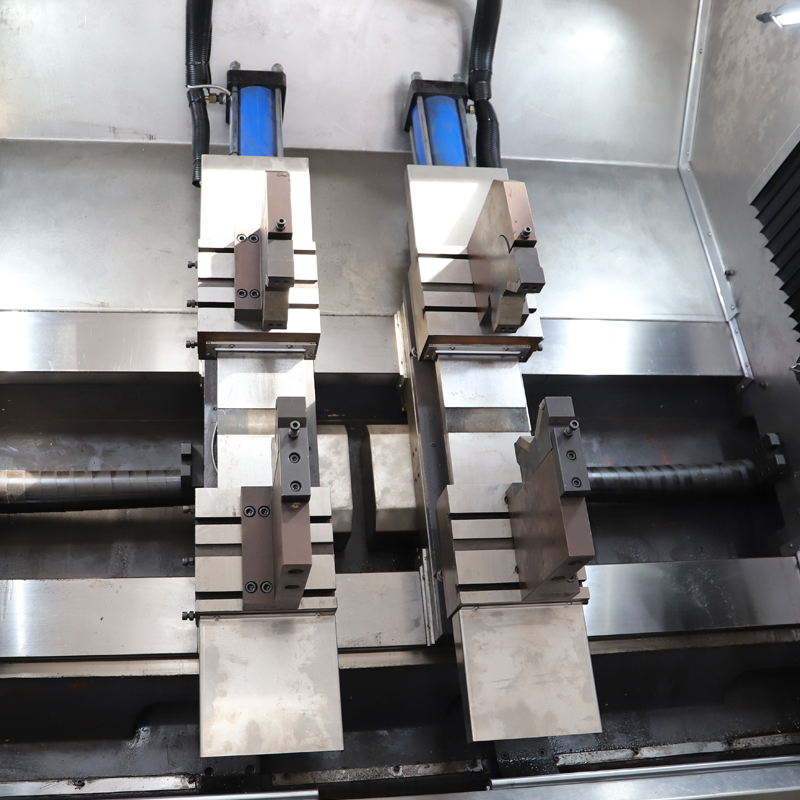

3、夹具:采用特别研发的液压自定心虎钳,性能稳定,装夹方便,夹持力强。特别研发的夹具结构不仅具备钳口中心高度微调功能,更突破了同行业夹具前后调整时难度大、调整精度不受控制,操作不方便的情况。新开发的夹具调整时不仅精度易控制,而且简单方便,节约了大量的夹具调整时间。并设有轴向自动定位系统,某种程度上更换工件无需对刀;

4、数控系统:设备配置绝对值总线伺服控制系统,开机无需回零即可加工。外置手持操作盒,对刀操作方便,数控系统具有手轮模拟试切功能,有效防止程序编错造成机床撞车;

5、机床防护:机床采用全封闭防护,经静电喷涂工艺处理,内部采用不锈刚封闭式防护,美观大方。
长轴铣端面打中心孔机床


XS16铣端面打中心孔机床技术参数
项目 单位 XS16-1000 XS16-1600 XS16-2000 XS16-2000
铣销直径范围 mm Φ15~Φ160 Φ15~Φ160 Φ15~Φ160 Φ15~Φ160
加工长度范围 mm 200~1200 400~1600 200~1200 200~1200
最大铣削量(单边) mm 5 5 5 5
最大套车长度 mm 2-35 2-35 2-35 2-35
中心钻最大夹持直径 mm 2.5-6.3 2.5-6.3 2.5-6.3 2.5-6.3
两端长度铣削一致性 mm 0.1 0.1 0.1 0.1
中心孔深度一致性 mm 0.05 0.05 0.05 0.05
中心孔粗糙度 Ra 3.2 3.2 3.2 3.2
主电机功率 KW 5.5 5.5 5.5 5.5
总功率 KW 25 25 25 25
外形尺寸 m 4.1×1.7×1.8 4.4×1.85×1.96 5.4×1.96×2.1 6.5×2.1×2.16

1、产品外观2、机床优势: 【售后服务】
